ТЕХНОЛОГИИ ПОГРУЖЕНИЯ ШПУНТА ЛАРСЕНА
Мы рассмотрим технологию погружения шпунта, а также представим схему технологического процесса, этапы работы и методические указания по технике безопасности.
ТЕХНОЛОГИИ ПОГРУЖЕНИЯ ШПУНТА ЛАРСЕНА
Мы рассмотрим технологию погружения шпунта, а также представим схему технологического процесса, этапы работы и методические указания по технике безопасности.
Технология погружения включает в себя следующие операции:
- Подготовку площадки
- Приемку, складирование и подготовку шпунта к погружению
- Подготовку к работе вибропогружателя вдавливающей установки
- Закрепление вибропогружателя вдавливающей установки на подготовленной к погружению шпунтине
- Погружение шпунта / вдавливание шпунта
- Установка, при необходимости, анкерных креплений; монтаж системы раскрепления
- Извлечение шпунта
Технология погружения включает в себя следующие операции:
- Подготовку площадки
- Приемку, складирование и подготовку шпунта к погружению
- Подготовку к работе вибропогружателя вдавливающей установки
- Закрепление вибропогружателя вдавливающей установки на подготовленной к погружению шпунтине
- Погружение шпунта / вдавливание шпунта
- Установка, при необходимости, анкерных креплений; монтаж системы раскрепления
- Извлечение шпунта

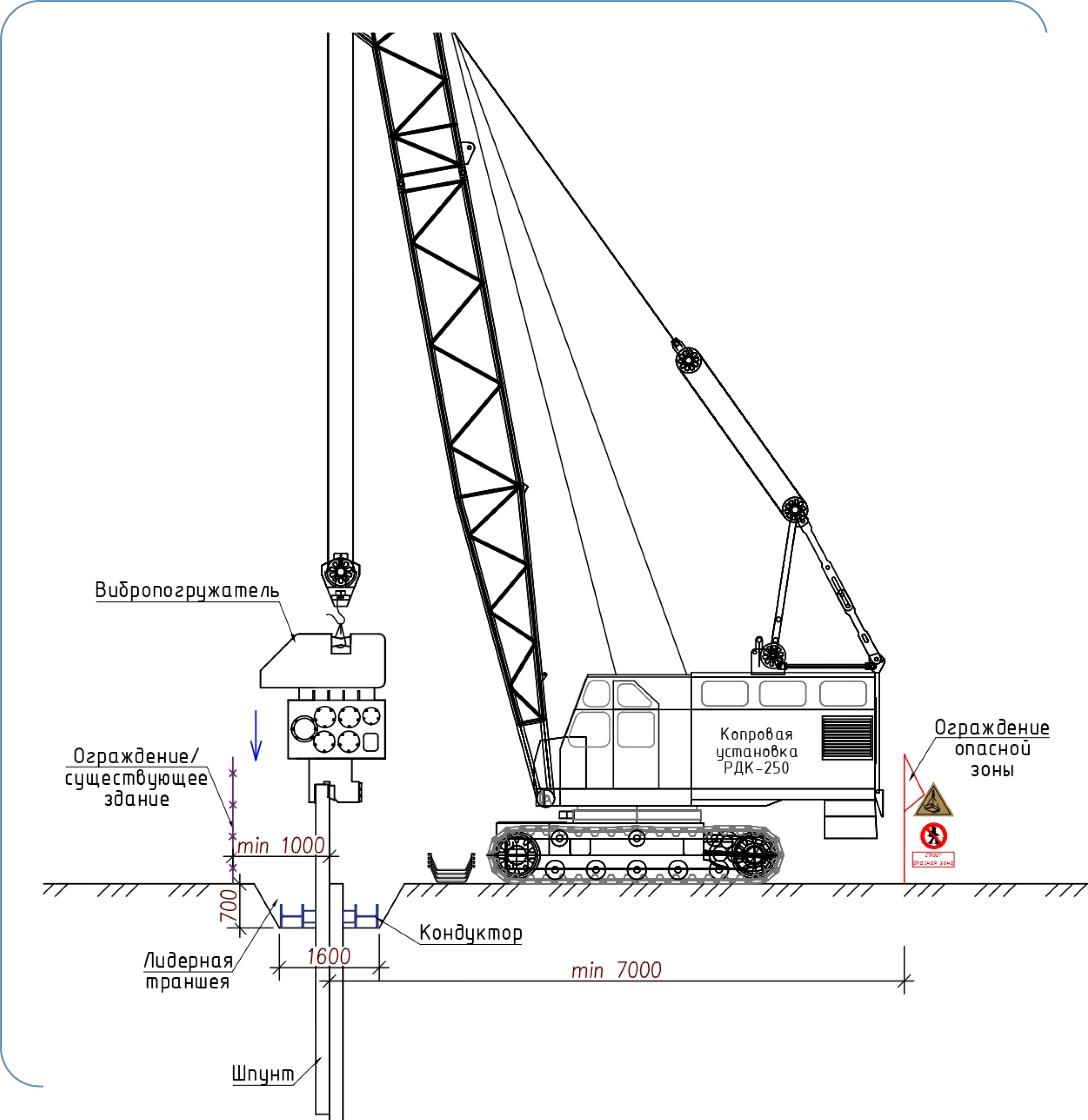

СХЕМА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ПОГРУЖЕНИЯ ШПУНТА
Все работы по погружению шпунта и его извлечению производятся с соблюдениями требований СП 45.13330.2017 Земляные сооружения, основания и фундаменты, СП 48.13330.2019 Организация строительства, Федеральные нормы и правила в области промышленной безопасности «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения» утвержденные приказом Федеральной службы по экологическому, технологическому и атомному надзору от 26 ноября 2020 года N 461 и указаниям ППP.
СХЕМА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ПОГРУЖЕНИЯ ШПУНТА
Все работы по погружению шпунта и его извлечению производятся с соблюдениями требований СП 45.13330.2017 Земляные сооружения, основания и фундаменты, СП 48.13330.2019 Организация строительства, Федеральные нормы и правила в области промышленной безопасности «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения» утвержденные приказом Федеральной службы по экологическому, технологическому и атомному надзору от 26 ноября 2020 года N 461 и указаниям ППP.
ЭТАПЫ РАБОТЫ
Организация и технология строительного процесса
До начала работ по погружению шпунта необходимо:
- Установить ограждение строительной площадки
- Произвести расчистку территории строительной площадки
- Выполнить планировку площадки
- Устроить искусственное основание под кран при наличии слабых грунтов на площадке
- Проложить временные автодороги
- Определить местоположение существующих инженерных сетей на строительной площадке. Вынести инженерных сети, попадающие в зону производства работ и получить разрешение на производство работ от соответствующих организаций, в ведомости которых находятся коммуникации и сооружения
- Выполнить проводку временных силовых и электроосветительных линий, выполнить освещение строительной площадки согласно требованиям ГОСТ12.1.046 — 2014
- Разбить оси погружения шпунта
- Оградить опасную зону ведения работ, согласно требованиям ГОСТ Р 58967-2020 с установкой знаков безопасности по ГОСТ 12.4.026-2015
- Если отметка верха шпунта ниже или ровна отметки дневной поверхности земли, разрабатывают траншею по осям шпунта, глубиной на 0,7 м ниже верха отметки шпунта, шириной по дну не менее 1,6м. При наличии дорожного или другого твердого покрытия на оси шпунтового ограждения котлована его необходимо вскрыть на ширину не менее 1 м
Приемка шпунта Ларсена
- На объекте шпунт должен быть отсортирован и уложен по маркам и длинам
- Складировать шпунт необходимо возле места погружения на площадках в штабелях с прокладками. Высота штабеля должна быть не более 1,2 м
- Подкладки и прокладки должны располагаться через 2–3 м по длине шпунта одна под другой по высоте
- Между рядами и отдельным шпунтом в ряду оставляют зазоры не менее 10 см, для облегчения строповки
- Подготовка шпунта к погружению заключается во внешнем осмотре каждой шпунтины, при котором выясняется правильность геометрических размеров, прямолинейность шпунта, отсутствие трещин и деформаций, сохранность замков

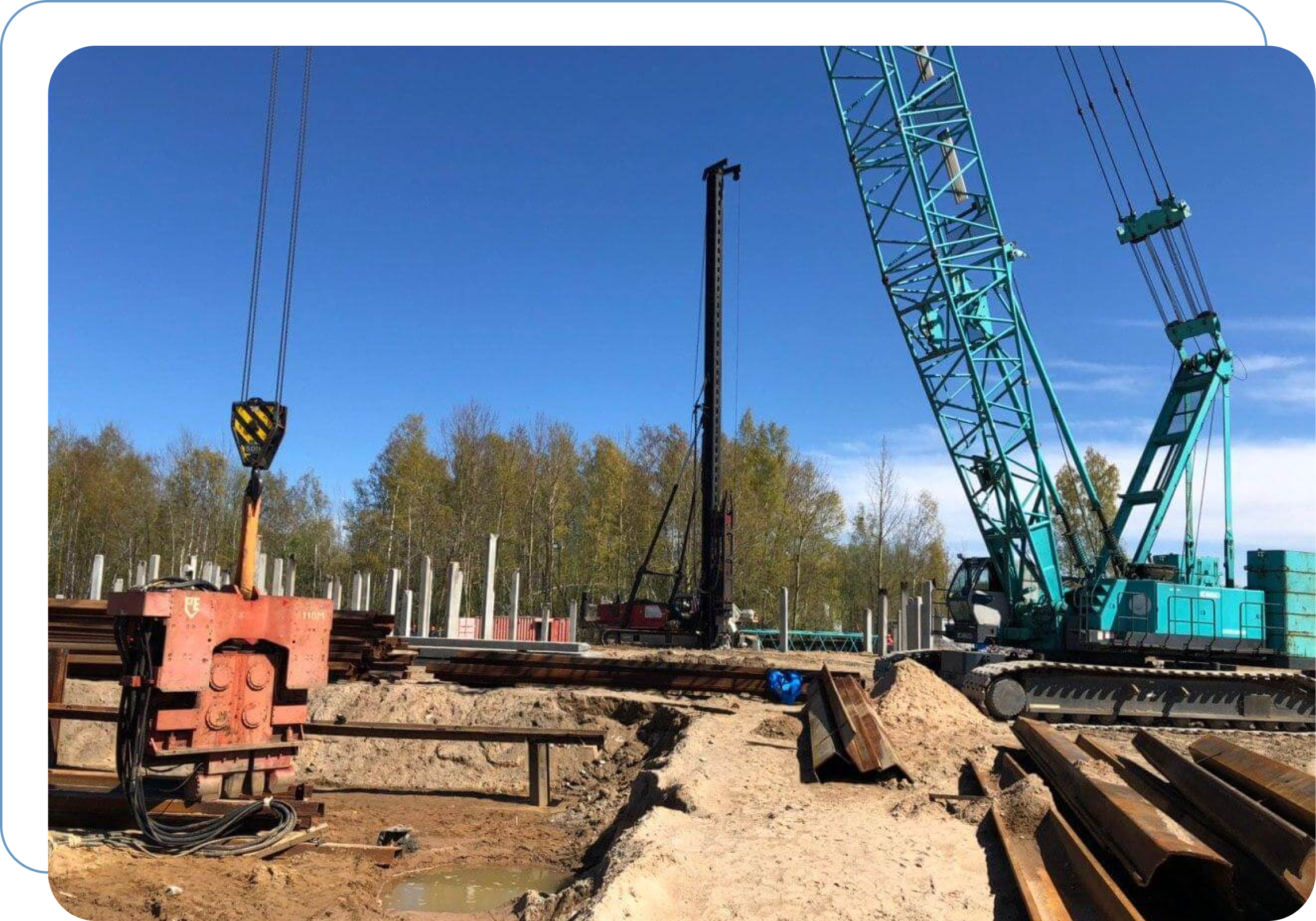

Погружение шпунта Ларсена
- После закрепления вибропогружателя на шпунте его поднимают вместе со шпунтовой сваей и переводят в вертикальное положение. Затем поворотом крана вибропогружатель с закрепленным на нем шпунтом перемещают к месту погружения
- Поднятый в вертикальное положение шпунт заводят замком в замок со смежным, уже погруженным шпунтом
- Металлический шпунтовый ряд получают погружением каждого шпунта сразу на полную проектную глубину
- Погружение шпунта в контур, имеющий сложное очертание, следует начинать со шпунта, имеющего один из фасонных профилей (тройниковых, узловых и т. п.)
- Скорость погружения должна быть не менее 0,3 м/мин для вибропогружателей
- Положение каждого погруженного шпунта в плане проверяют по разметке, а вертикальность по отвесу
- При погружении последующих шпунтов контрольные промеры производят через каждые 10–15 шпунтин
- Основным механизмом при погружение шпунта является копровая установка на базе гусеничного крана РДК 250 с Lстрелы = 22,5 м
- Погружение шпунта производится вибропогружателями: OMS SVR18VM; PTC 24HFV; PTC 30H1A и д.р.
- При работе с вибропогружателем, выполняются все требования, изложенные в «Руководстве по эксплуатации»
- В период работ по погружению шпунта при креплении наголовника со шпунтиной необходимо дополнительно пользоваться подвесным страховочным стропом
- При одновременной работе стреловых кранов необходимо выполнять условия дистанции между кранами должна быть такой, чтобы расстояние между их опасными зонами было не менее 5,0 м
- Одновременная работа стреловых кранов при пересечении опасных зон запрещается
- При производстве работ в зимнее время произвести оттаивание грунта на глубине промерзания
- Для сохранности направления забивки шпунта по обе стороны будущей шпунтовой стенки устанавливают направляющие (парные шпунты или швеллера — «кондуктор»), которые притягивают к маячным шпунтам парными схватками таким образом, чтобы расстояние между ними соответствовали типу и размерам погружаемого шпунта
- Отклонение от вертикали в плоскости створа (веерность) вызывается неточной забивкой первых шпунтин, внецентренным положением погружающей силы, трением в замках, нарушением допуска в прокате, наличием люфта в замках и т. д.
- Небольшие отклонения устраняются оттяжкой шпунта в процессе погружения в направлении, противоположном отклонению
- Для исправления больших отклонений — погружается клиновидный шпунт
- Отклонение шпунта перпендикулярно створу вызывается недостаточным надзором в процессе погружения или наличием значительных препятствий в грунте. Вопрос об исправлении решается в каждом конкретном случае отдельно с участием проектной организации
- Погружение шпунта ниже проектной отметки вследствие увода его смежными погружениями шпунтовыми сваями, исправляется наращиванием шпунтины
- Недопогружение шпунта возможно из-за отдельных препятствий в грунте наличие больших сил трения о грунт. Устраняется путем двух кратного подъема шпунта на 60–80 см и последующего нового погружения
Приемка выполненных работ
- Схем и актов разбивки осей шпунтового ограждения
- Геологических разрезов на месте погружения шпунта
- Проекта шпунтового ограждения со всеми изменениями, согласованными в процессе производства работ с проектной организацией
- Журнала, заполняемого в процессе погружения шпунта и сводной ведомости погружения шпунта
- Исполнительной схемы погруженного шпунта. Допускаемые отклонения стального шпунтового ряда от проектного положения на отметке верха шпунта должны быть не более 150 мм
Методические указания по технике безопасности
- К выполнению работ по погружению шпунта допускаются рабочие не моложе 18 лет, прошедшие обучение по утвержденной программе, сдавшие экзамены и получившие удостоверения
- Производство работ разрешается при наличии ППР или схемы производства работ
- Площадка, на которой производят погружение шпунта должна быть ограждена
- Копровая установка должна быть оборудована звуковой сигнализацией
- Грузоподъемные стропы должны соответствовать требованиям ГОСТ Р 58753-2019 и иметь запас прочности не менее 6. Грузоподъемность и дата испытания стропа должны быть указаны на бирках, прикрепленных к стропам
- Запрещается находиться в зоне работы копровой установки. Радиус опасной зоны — 17 м
- Такелажные приспособления и стропы должны осматриваться каждые 10 дней
- Складирование шпунта вблизи котлованов и траншей разрешается за пределами призмы обрушения и на расстоянии не менее 1 м от бровки
- Запрещается прислонять штабели шпунта к стенкам зданий, заборам и т. д
- Места складирования шпунта должны быть выровнены и утрамбованы, а в зимнее время очищены от снега и льда
- Вибропогружатели и силовые агрегаты должны быть обеспечены огнетушителями
- При работе с вибропогружателями необходимо не менее двух раз в смену тщательно осматривать болтовые соединения, шарнирные подвески, наголовник, концевые соединения, гидравлические и трансмиссионные шланги
- Грузоподъемность крана, применяемого для погружения и извлечения шпунта вибропогружателей, должна быть не менее удвоенного суммарного веса вибропогружателя и погружаемой шпунтовой сваи
- При работе с вибропогружателем сроки обследования крана необходимо сократить на 25% в связи с дополнительной вибронагрузкой
- Крюк крана должен быть оборудован устройством, предотвращающим самопроизвольное соскакивание подвески вибропогружателя
- В случае сильного ветра (более 6 баллов) работу необходимо прекратить, при этом кран предохранить от опрокидывания, а вибропогружатель опустить в крайнее нижнее положение
